SOLIDWORKS Electrical工程屬性配置與圖框
發表時間： 2023-11-17 09:09:00
作者： 廣州宇喜資訊科技有限公司
導讀
很多工程師都是直接使用現有的圖框，但是現有圖框會遇到一些問題，自己想顯示的內容不知道怎麼設置出來，或者是圖紙顯示的內容太繁雜，行列號不符合自己的習慣。這些問題都是關於圖框模板的設計。
一、關於工程屬性設計的問題：可以使用屬性中多餘的用戶數據或者是可譯數據進行修改。

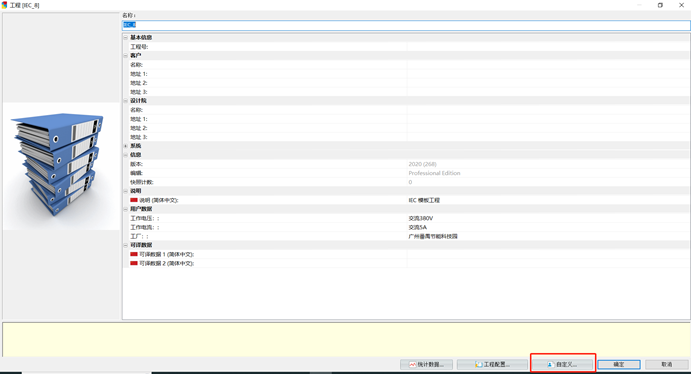

操作方法如下： 1. 打開【工程屬性】界面，點擊【自定義】按鈕；
二、說明、用戶說明、可譯數據等名稱可以在【數據屬性】-【標注】修改；
三、接著打開該工程，在【數據庫】-【圖框管理器】-打開圖框，把相應的標注雙擊選擇，擺放在合適的位置即可；
四、在對應的位置填上需要的內容，步驟三中選擇的標注就會映射出現相應的內容（如圖4），其他的標注添加方法和第三步一樣，例如（行、列等需要在圖框中顯示的內容）。
