SOLIDWORKS Flow Simulation壓力容器應力強度分析

導讀

通過使用Solidworks Simulation完成對壓力容器的分析並查看實體的膜片應力強度以及彎曲應力強度。

我們以罐體底部實體模型為例，這裏已經提前設置好了材料。點擊新算例，選擇靜應力分析。

由於本次演示是以實體模型為例，這裏把曲面不包含在分析中，按照慣例通過設置夾具限製模型的自由度，由於底部這部分是焊接於罐身，這裏就可以通過完全固定選擇與罐身的接觸面。

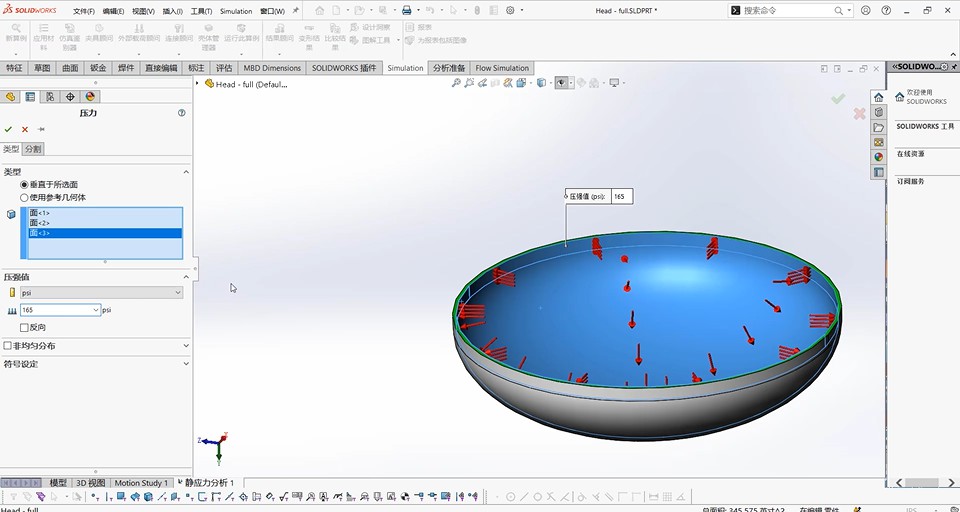

設置完夾具後，添加載荷，這裏我們設置罐內向外的氣壓壓力165psi。

完成這些設置調整好網格後，就可以進行運算，再創建一個算例，這次選擇下面的壓力容器。

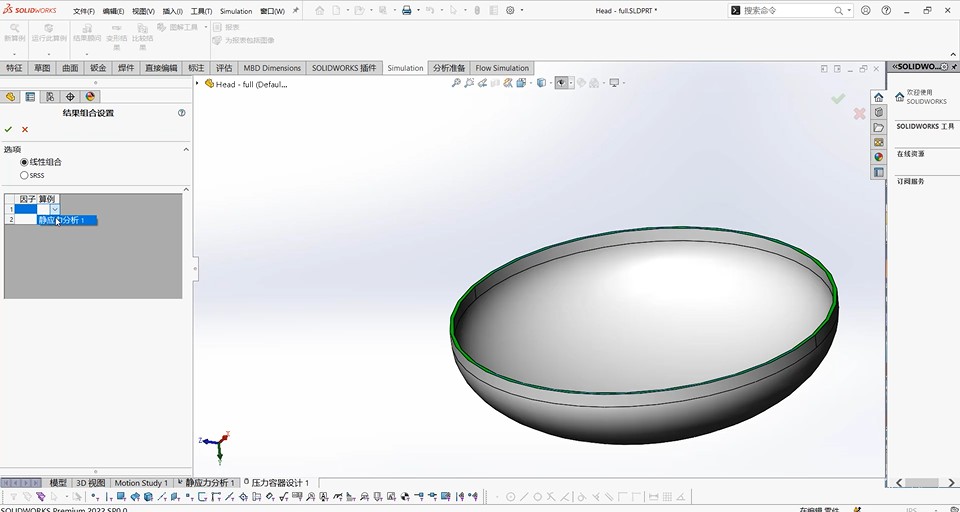

在壓力容器這裏我們隻需要在設置這裏引用到剛才我們計算的算例，當然這裏可以引用多個算例。

設置完成後點擊運算，為了顯示膜片應力強度和彎曲應力強度我們需要對結果進行截面裁剪，裁剪出截面的應力結果。

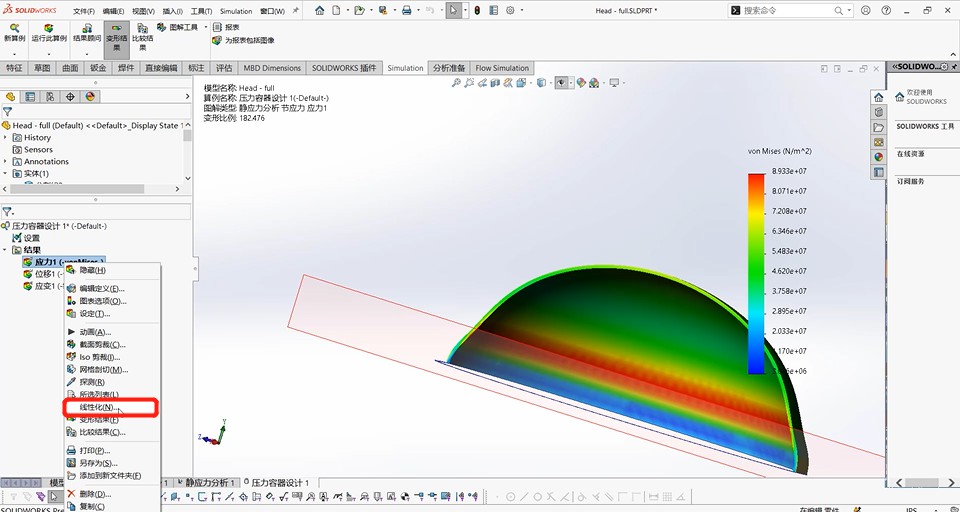

當再次右鍵應力就可以看到多出了線性化這個選項，點進去後就可以對模型的截面進行取點。

完成設置後就可以看到膜片應力以及彎曲應力的圖解。
