solidworks如何實現模型多角度、多層次的局部剖面視圖

導讀

solidworks工程師們在展示一些稍複雜的產品時，都會用上不同的剖面視圖，來體現產品的結構，做一些較複雜模型的剖面視圖，有些朋友會覺得麻煩，直接使用實體切除形式製造剖面視圖效果，在這裏教大家一個更為便捷的方法，使用SOLIDOWRKS Section View命令，製作較複雜的剖面視圖。下面我們來看看具體步驟吧！

操作方法：

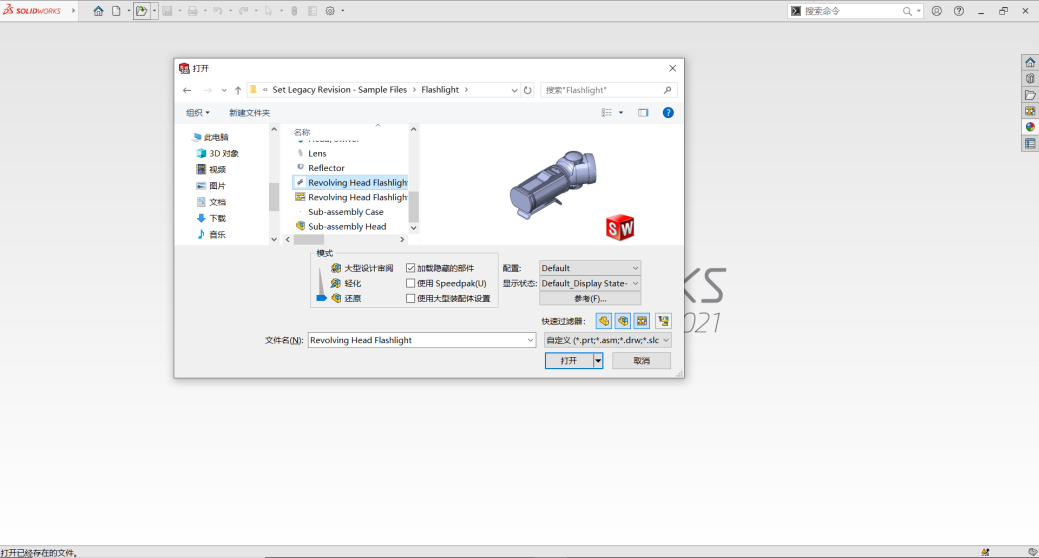

用SOLIDWORKS 軟件，打開要製作剖面視圖的模型文件；

選擇Section View命令開始製作剖切模型

選擇不同的基準面/平面，構建第一個剖切位置，如果要設置剖面的顏色，可在“編輯顏色”中選取顏色；

選取第二個剖面基準的基準面/平面，構建剖切位置；

選取第三個剖面基準的基準面/平面，構建剖切位置；

如發現結果並非自己想要的剖切效果，可點擊“分區“，點選”交叉區域“，選擇不同的區域，去除顯示；

如不想要剖切面顯示顏色，可選擇“剖面選項“，取消勾選”保留頂蓋顏色“；

如想要部分零部件不被剖切顯示，可選擇“按零部件的截面“，選擇不被剖切的零部件，並選擇”排除選定項;

如想要被剖切零件的剖切部分顯示位透明，選擇“透明截面零部件”，並選擇“包括選定項”；

完成後，點擊“保存“。
