導讀

隨著中國一年一度的傳統佳節春節的臨近，年味也越來越濃了。馬上家家戶戶就要貼春聯，大街小巷也張燈結彩了。而張燈結彩的“燈”指的就是燈籠。在新春佳節來臨之際，你是否也想製作燈籠呢？讓我們用SOLIDWRORKS來實現吧。製作屬於自己的燈籠，為新的一年開個好彩頭！

建模步驟

一、繪製燈籠

1、     繪製燈籠主體部分。先繪製如下草圖：

2、     然後使用“旋轉”命令，得到主體部分，如下圖：

3、     切除燈籠上下兩端多餘部分。繪製草圖，兩線間距為450mm，然後使用“拉伸切除”命令得到，如下圖：

4、     繪製燈籠上下兩端。繪製草圖，使用“旋轉”命令得到，一般下端略長，所以上端草圖高度40mm，下端草圖高度50mm，如下圖：

5、     得到薄壁狀態。使用“抽殼”命令，抽殼厚度保留1mm，如下圖（為方便查看，該圖為剖面視圖）：

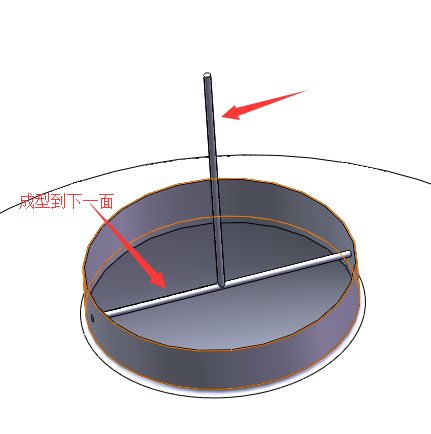

6、     製作連杆。繪製草圖，繪製圓，直徑為5mm，然後使用“拉伸”命令得到兩段連杆，其中橫連杆的終止條件是“成型到下一面”，豎連杆高度為200mm。如下圖：

7、     繪製掛鉤。繪製如下草圖，然後使用“掃描”命令，得到掛鉤。

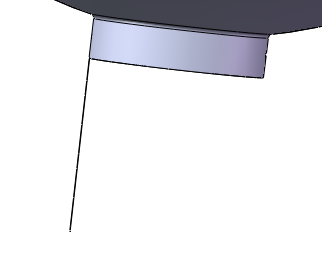

8、     繪製流蘇。先繪製一條流蘇，使用 “拉伸”命令得到一個圓柱體，然後使用“陣列”得到所有流蘇，可以根據疏密程度選擇合適的陣列數量，在這裏，我選擇200。如下圖：

9、     到此燈籠的基本製作完成了。為了讓燈籠更加漂亮，給燈籠“裝飾”一下吧。

二、增加外觀以及貼圖。

1、 給燈籠的主體，增加“紅色”。在主體上點擊，然後選擇“外觀”，在展開的菜單上選擇“面”，如下圖：

然後自定義定義顏色為：紅255，綠20，藍0，然後確定，即可完成外觀的定義。用同樣的方法完成其他顏色的添加，得到效果如下：

2、 添加“龍”貼圖。啟用PhotoView360插件，並尋找合適的龍圖片。打開“編輯貼圖”命令，然後通過“瀏覽”導入龍圖片，如下圖：

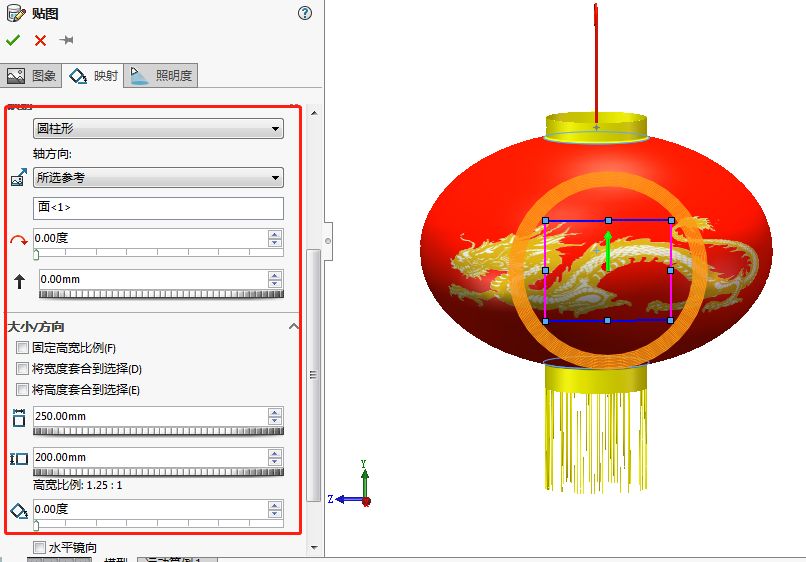

在貼圖的映射標簽內，調整一下龍的尺寸以及位置等，使其在燈籠上自然、漂亮。如下圖：

然後確定，即可完成燈籠的製作。是不是很棒呢？
