Driveworks助您擺脫機械重複的工作，讓你的時間更有價值

導讀

製造業企業常常面臨以下問題，工程師疲於常規產品設計，訂單交付時間拖期，詬病三維設計軟件效率不高，拋棄三維轉回二維，DriveWorks解放您的產品設計。

Driveworks是什麼

DriveWorks作為一款參數化設計軟件，是與SOLIDWORKS相結合使用的輔助設計管理工具，它可以協助SOLIDWORKS用戶將重複性的工作自動化，從而提高工作效率、節約成本。

DriveWorks有什麼用

1．減少重複性工作，增加銷量，並在創記錄的時間交付定製產品；

2．基於邏輯、規則和計算，消除設計上的錯誤；

3．使客戶、銷售團隊和分銷商能夠在任何設備上、任何地方以3D狀態配置您的產品，改善用戶體驗

DriveWorks怎麼用

創建新的項目

創建新的項目可分為三種，分別是：打開新項目、打開一個已經存在的項目、打開上一個打開的項目。

打開模型

點擊藍色按鈕“Open a model to capture…”打開需要定製的模型，如圖所示

打開模型後就可以看到Driveworks界面（以這個盒子為例），菜單欄界面包括捕捉模型、尺寸、屬性、工程圖、文件類型輸出等等，如圖所示：

捕捉模型

點擊菜單欄中的捕獲模型，將需要進行參數化更改的裝配體/零件勾選上，如圖所示：

捕獲尺寸

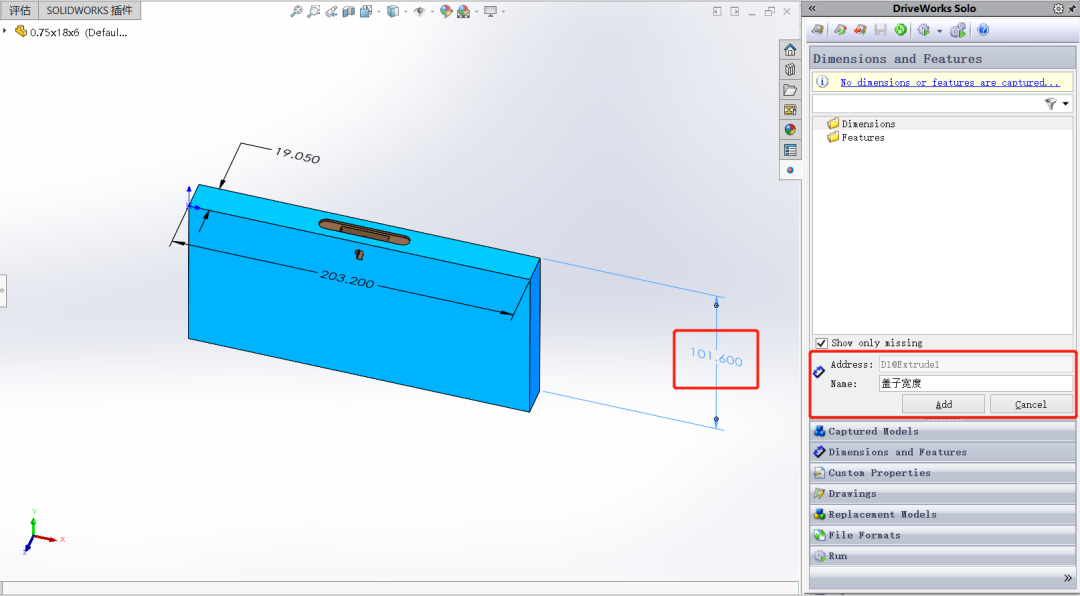

雙擊SOLIDWORKS模型，將快速顯示尺寸，即可快速點擊捕獲尺寸（建議捕獲尺寸時關閉Instand3D功能），捕獲的尺寸將顯示在任務窗格界面，對捕獲的尺寸還可以進行重命名（注：不可添加引號，否則系統不能讀取），隨後點擊Add添加即可。如圖所示：

導航表設計

點擊如圖所示項目設計器按鈕，即進入規則編製界面

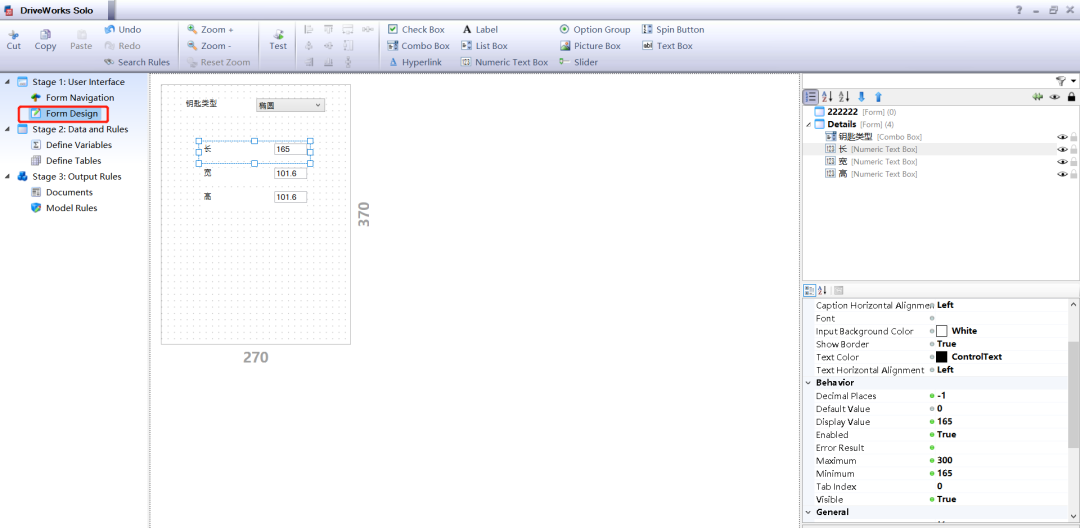

進入規則編輯界面後，點擊【Form Design】可以進行導航表的界面設計，這是一種通過控件的形式進行界面設計，用戶可以通過拖拽的形式把上方選項卡裏的控件拖到表格中，然後在右邊設計欄定義規則，如圖所示：

編輯參數規則

點擊【Model Rules】即可進入創建控製規則界面，裏面會有模型信息，包括捕捉的零件、尺寸、屬性、常量、變量等信息，如圖所示：

選擇需要進行定製規則的項目，雙擊進入規則構建界面，在此界面可以通過添加函數向導建立規則，單擊“規則構建器”命令欄上的“功能”按鈕以找到常用函數，也可以手動鍵入，如圖所示：

預覽效果

做完以上操作設定好規則後，就相當於準備就緒了，回到solidworks界面，可以點擊【Run】輸入所需的參數/規則，點擊【Preview】，預覽一下效果，如圖所示：

保存

最後就是要保存數據，單擊DriveWorks命令欄上的保存按鈕，這將保存您的項目數據，但不保存SOLIDWORK文件。單擊SOLIDWORK保存按鈕以保存您的模型，如圖所示：

Drive Works Pro是一款輕便及容易上手的軟件，同時能夠針對系列化的產品來進行相應的控製，極大的簡化了工程師的工作內容，讓設計師有更多的精力來進行產品的設計與優化。
