技術熱點 | 把人從地上吹起，風速最小需要多少？Flow Simulation項目向導功能幫你分析

今天與大家分享操作教程。看看通過SOLIDWORKS Flow Simulation，如何從技術上把自己吹上天。

首先我們來看看初始設定：

紙片人模型中的“人”重量50Kg，平鋪在一個圓孔處風扇口，風扇口輸出穩定氣流。請使用SOLIDWORKS Flow Simulation計算，把人從地上吹起，風速最小需要多少？

邊界條件：在底孔位置設置入口速度，設定人體表面受力為分析目標。

吹上天的紙片人模型

SOLIDWORKS Flow Simulation 是直觀的流體力學 (CFD) 分析軟件，可以快速輕鬆地分析產品內部或外部流體的流動情況以及分析計算流體產生的力，SOLIDWORKS Flow Simulation 軟件提供“項目向導”功能，使得流體分析簡單易用。

本例中需要分析計算流體力，我們首選使用“項目向導”功能創建分析項目，所謂“項目向導”是指根據軟件提示逐步設置項目名稱、單位系統、分析類型、指定流體、壁面條件、初始條件等內容，當完成相關設置後，一個流體分析項目基本創建完畢。

通過分析本例工況，可以得到這是一個外部流動分析，流體為空氣，考慮重力情況，不考慮熱傳遞情況，不考慮運動情況，所以在“項目向導”裏設置關鍵步驟如下：

操作步驟：

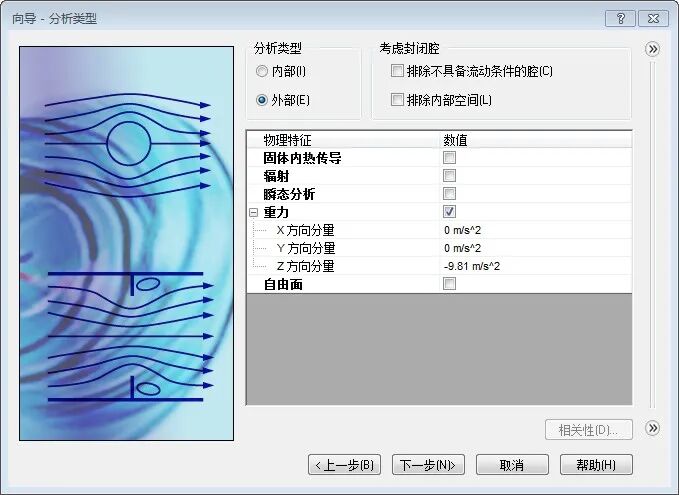

1、選擇“外部”分析類型，勾選“重力”選項，確保重力方向正確，其他不勾選。

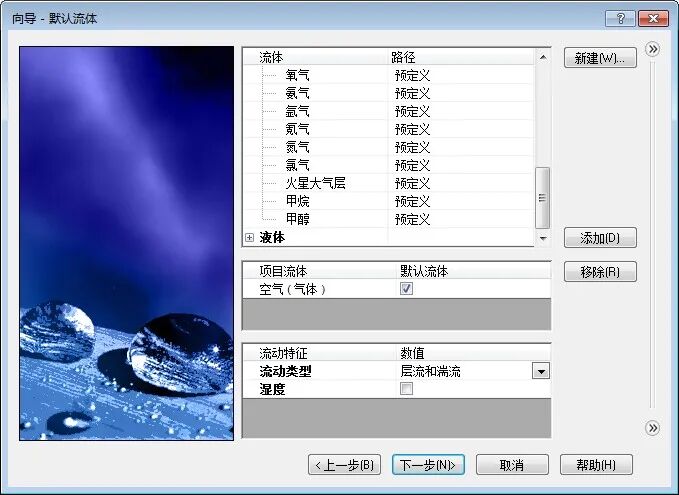

2、添加空氣為流體介質，默認流動類型，不考慮濕度。

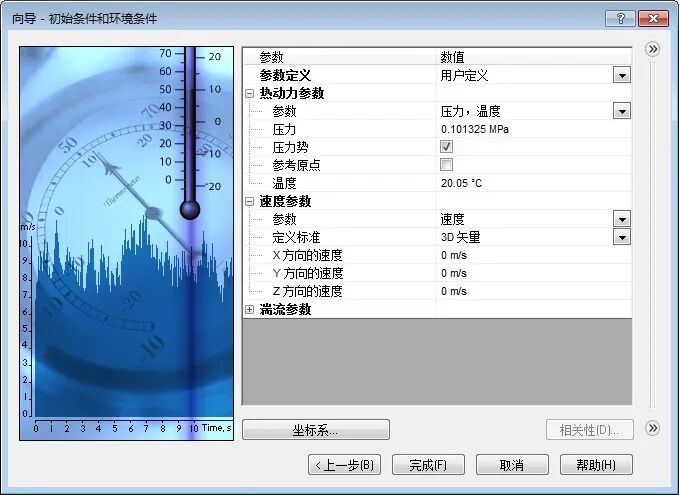

3、默認環境參數，確保壓力正確，並完成設置。

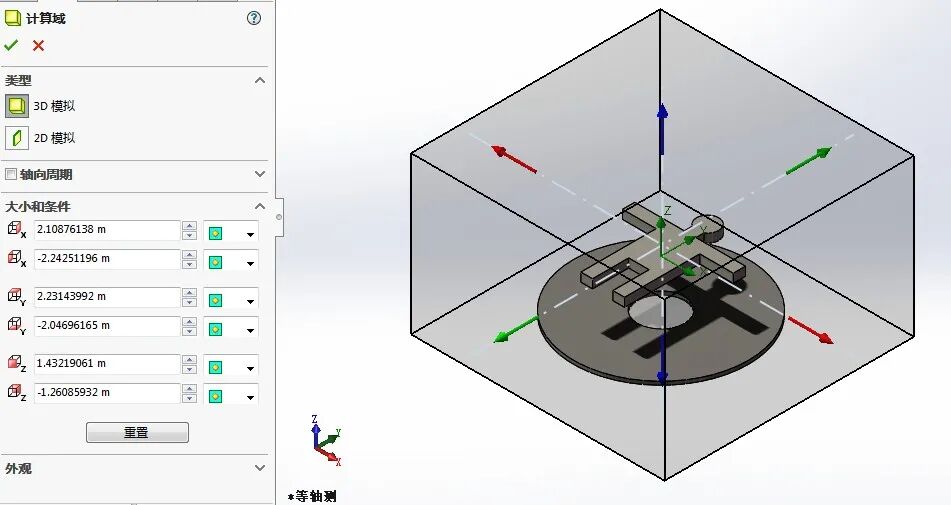

完成“項目向導”設置之後，確認“計算域”包含所有分析對象，可以根據需要調整計算域區域，方法是在左側菜單“計算域”上右鍵，選擇編輯定義，軟件會在模型上增加控製箭頭，通過拖動該箭頭或者在左側屬性窗口調整計算域的數據，最終得到合適的計算域

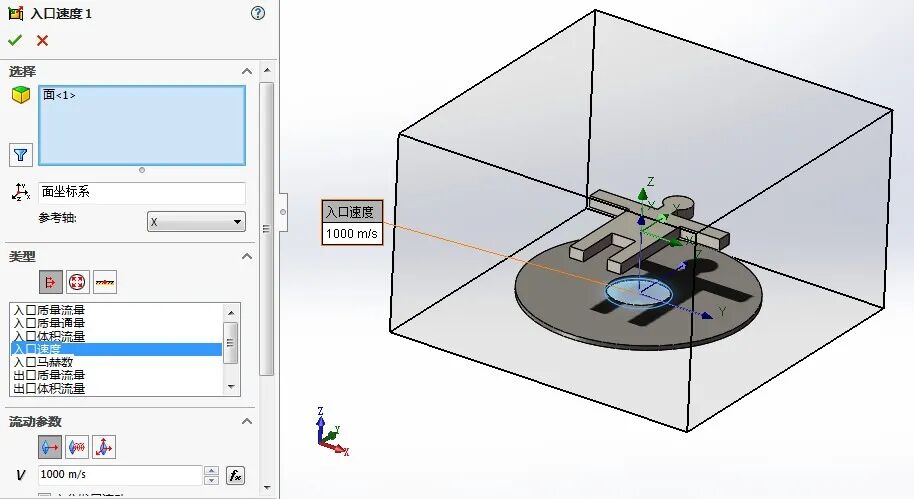

根據工況，還需要設置風速以及分析目標值，通過邊界條件設置入口風速，方法是在左側菜單“邊界條件”上右鍵，選擇插入邊界條件，選擇風口面為入口面，選擇入口速度為類型，並設定入口風速,其他參數默認。

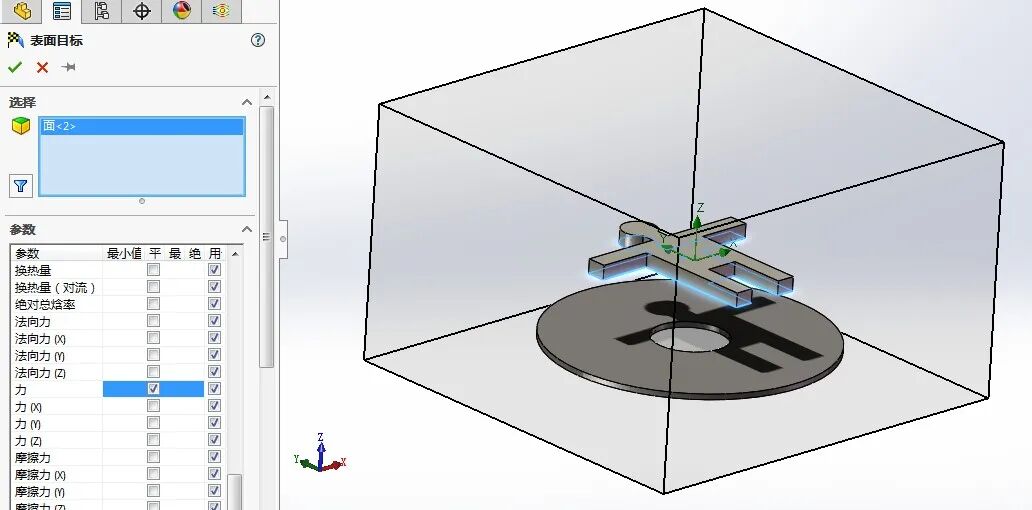

設置目標值，在左側菜單“目標”上右鍵，選擇“插入表面目標”，選擇紙片人下表面為受力面，在參數列裏勾選“力”為目標。

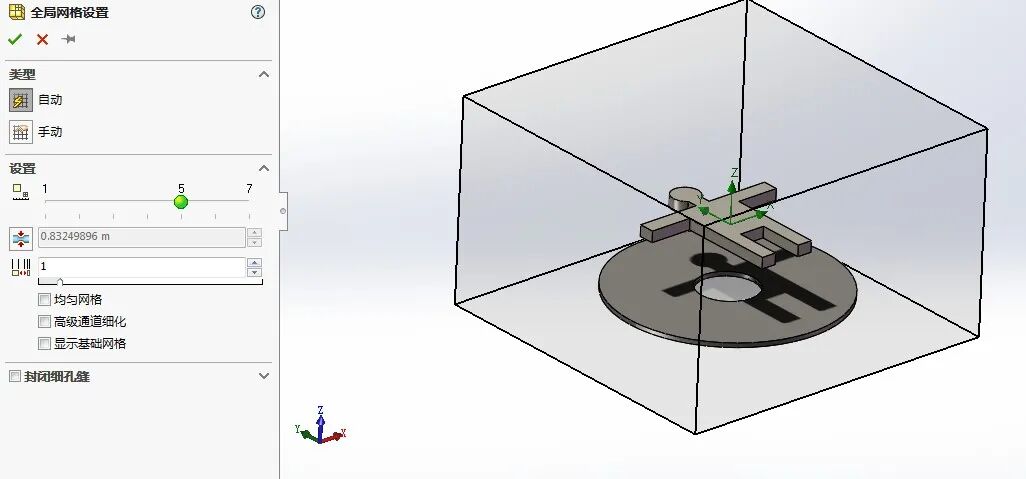

調整網格精度，本例中使用全局網格即可，為確保精度，可將網格精度調整為高級別，如下圖，之後運行分析即可。

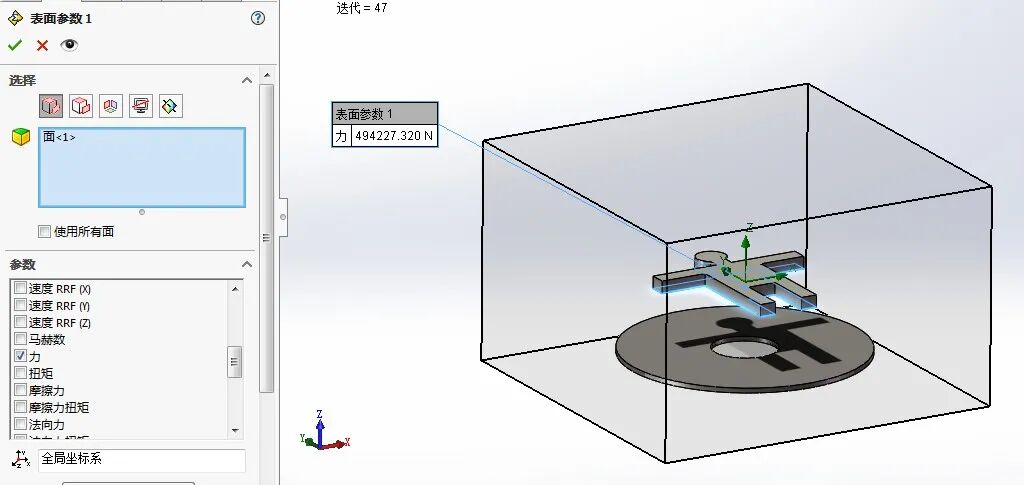

完成分析之後，通過“結果”窗口的表面參數或目標圖可以得到紙片人的受力情況，在左側“結果”窗口的表面參數上右鍵，選擇插入，選擇紙片人下表面為對象，選擇“力”為參數，確定之後即可得到受力情況，如下圖——

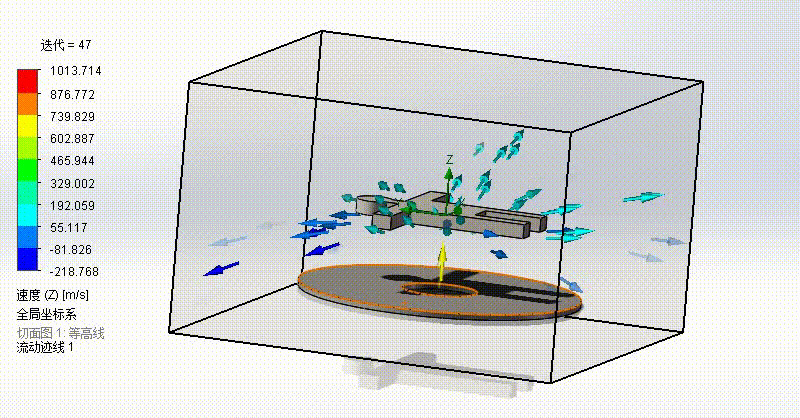

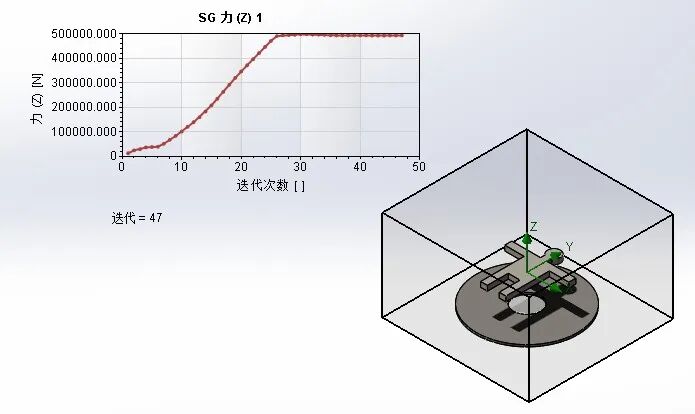

通過“目標圖”能分析力的變化曲線，如下圖，添加方法和上述類似。

通過SOLIDWORKS Flow Simulation分析出風速下紙片人承受向上的力，當該力超過紙片人重力時，紙片人就會被“吹”起。
