3D CAD篇 | SOLIDWORKS 2024新功能TOP10

发表时间: 2023-10-13 10:13:13

作者: 广州宇喜资讯科技有限公司


1.先前版本的兼容性

优点

即使其他用户正在使用旧版 SOLIDWORKS,也能轻松与其协作。

利用您订阅的 SOLIDWORKS,可将您的 SOLIDWORKS 设计作品保存为旧版本,与使用旧版本 SOLIDWORKS 的供应商无缝协作。

可将零件、装配体和工程图保存为最新版本前两年之内的SOLIDWORKS 版本。



2.装配体

优点

借助新的装配体建模工作流程,加快推进大型装配体的设计、文档编制和协作过程。

当您使用“轮廓”选项来消除模型特征时,可通过应用规则更快地简化大型装配体。

在 SOLIDWORKS 中将装配体插入到零件,来表示装配后的加工工序。

通过快速滤除不需要的零部件,简化装配体 STEP 文件的导入过程。



3.零件和特征

优点

加快草图绘制速度,更轻松地捕获和传达设计意图,同时减少设计工作量。

在您选择一个或多个实体后,便可使用新选项预览和编辑尺寸,从而加快草图绘制速度。

使用线性阵列的对称选项建立双向对称阵列。

在注释和表格中,将测量单位显示为自定义属性。



4.工程图和出详图

优点

通过标准化的尺寸链布局、高效地重新附加尺寸以及简化的 DXF 导出后处理,为您创建能够更清晰地传达设计意图的工程图。

通过将悬空尺寸重新连接到适当的参考点,可以更高效地清除悬空尺寸。

改进了尺寸链对齐功能并遵循工程图标准,可以更快地制作详细工程图。

使用新选项从 DXF™ 平板型式中排除隐藏的草图。



5.钣金

优点

通过遵守钣金制造标准,减少钣金制造瓶颈。

以一定角度创建凸边时,为槽口提供切割法线选项,以符合制造规范。

自动将槽口扩展到与特定零件相交的凸边的所有实例。

无需创建成形工具,只需使用“草图”即可快速生成戳记/成形特征。



6.结构系统

优点

更轻松地构建和修改复杂结构。

通过对相似的边角进行分组并自动或手动应用处理,加快对边角处理的编辑和管理速度。

使用新的“边角处理”选项,自动创建一个开口的边角,以添加连接块。



7.布线

优点

使用新的选项来展平、重定向和显示电线及接头,以处理更为复杂的电力布线场景。

使用新选项仅更新当前 3D 电气线路,从而提高布线性能。

从 3D 中排除所选零件,同时将所有零件包括在材料明细表 (BOM) 和报告中,从而提高 3D 性能。

将电气线路添加为单个线段或电气线束中的离散电线组。



8.电气设计

优点

在减少错误的同时,更快地创建信息更丰富的电气文档。

按照与 SOLIDWORKS 工程图类似的方式,为 2D 控制面板(机柜)工程图中的零部件自动标注序号。

报告中将连续的零部件标记显示为范围,例如,显示X1-X7 而非 全部列出 7 个标记。

通过新的“自动连接”功能,使用 Excel 自动配置电线属性。

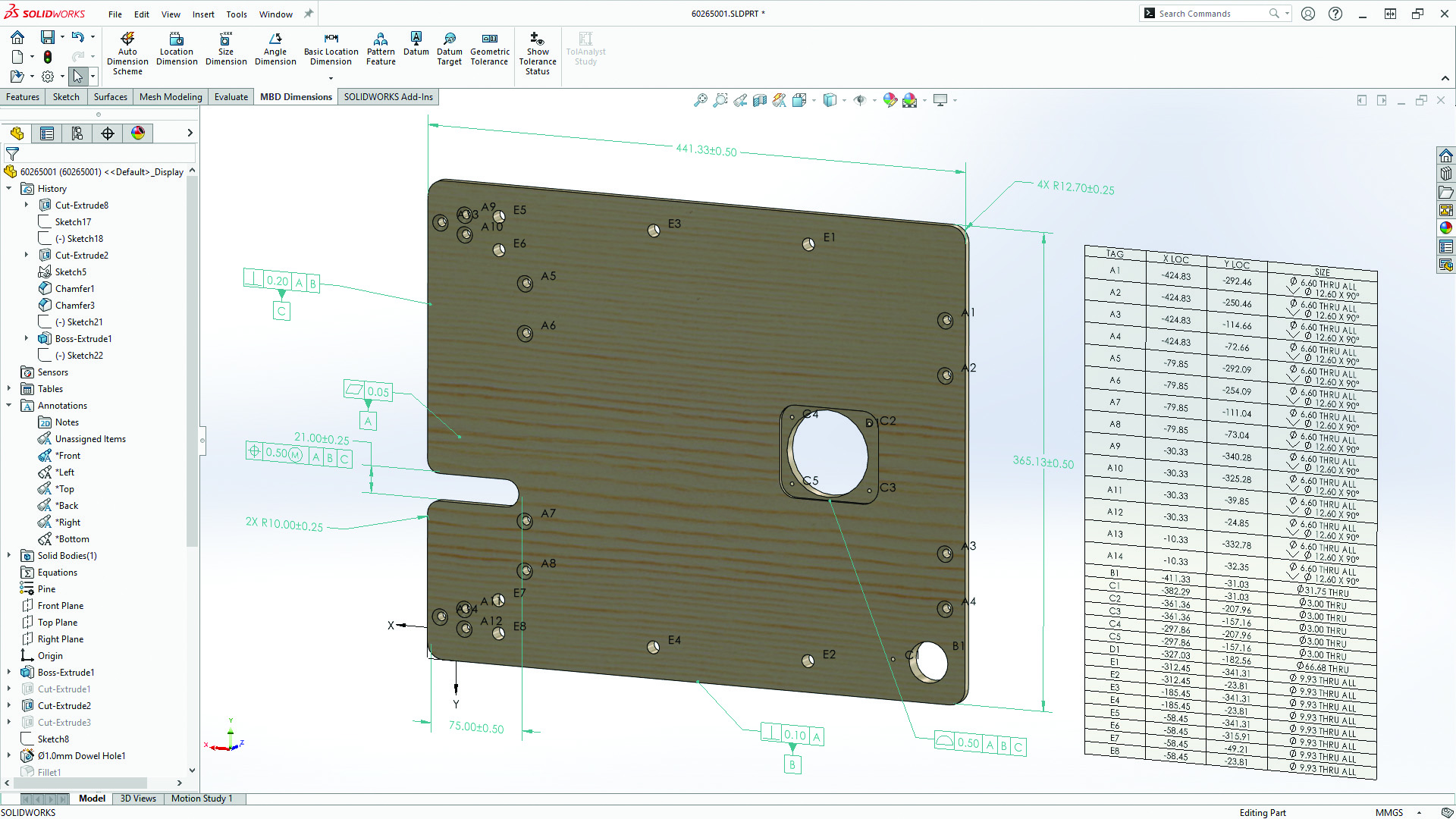

9.MBD

优点

通过显示双尺寸、导出孔表和自定义属性,可以更明确地以 3D 形式传达您的设计理念。

将孔表导出为 3D PDF。

编辑悬空尺寸,以将其重新附加至模型中的特征。

生成形位公差符号时显示双尺寸。



10.SOLIDWORKS Visualize

优点

体验更轻松的优化功能和更高级的实时渲染。

通过简化的界面,更加轻松地选择外观类型并优化其参数。

调整参数的纹理和纹理映射,以获得更优的掌控度和保真度。

将法线贴图和位移图相结合,并应用向量位移。
