如何使用Abaqus进行跌落仿真

发表时间: 2023-09-25 17:50:25

作者: 广州宇喜资讯科技有限公司


导读

跌落测试通常是主要用来模拟产品在搬运期间可能受到的自由跌落,考察产品抗意外冲击的能力。通常跌落高度大都根据产品重量以及可能掉落机率作为参考标准,落下表面应该是混凝土或钢制成的平滑、坚硬的刚性表面(如有特殊要求应以产品规格或客户测试规范来决定。对于不同国际规范即使产品在相同重量下但掉落高度也不相同,对于手持型产品(如手机、平板等)大多数掉落高度大都介于100cm ~ 150cm不等,试验的严苛程度取决于跌落高度、跌落次数、跌落方向。

导入模型如下,如下:



设置地面为刚体,如下:



对输入的地面实体抽取表面,如下:



设置刚体参考点,如下:



选择任意一点,生成参考点如下:



设置眼镜材料如下:

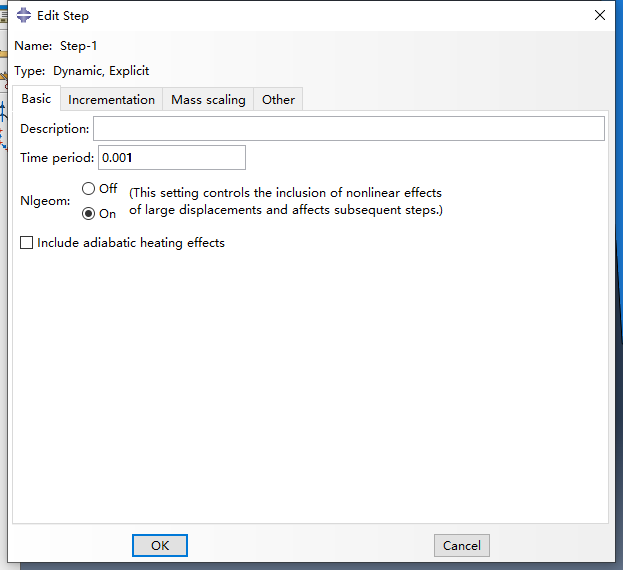

创建动态显式分析步,打开几何非线性,,时间长度设置为0.001,如下:



进入相互作用模块,创建通用接触,摩擦系数为0.1,如下:



对刚体参考点创建固定约束,如下:



创建初始速度,如下:



创建重力加速度,如下:



提交计算,查看跌落后应力如下:



通过仿真计算,我们形象地查看镜框在跌落过程中的应力变化,而这种变化的状态我们在实验过程中往往是很难捕捉的。

源文件可在下载中心-模型下载中获取。
