技术热点 | 在Abaqus创建截面

发表时间: 2023-05-24 15:51:05

作者: 广州宇喜资讯科技有限公司

导读


在Abaqus中必须定义截面,然后对截面进行材料定义,只有将定义好的截面赋值到部件中,部件才会具备力学性能。



对于杆梁单元而言,截面的概念很容易理解,壳体单元,它的截面就表现为厚度,但是对于实体,很多初学者会对截面的概念感到困惑,Abaqus为了实现流程化的统一,要求所有的部件都需要通过定义截面的方式将材料属性赋予到部件上。因此,实体单元的截面并无实际意义。以下通过几个案例简要说明由创建材料到最终把材料属性赋予到几何模型的过程。


图文步骤


创建梁单元,如下:



创建一根长度为1000的线,如下:



可以看到,模型的尺寸是可以超出栅格范围的,点击确定,完成线体的创建。如下,创建材料:



创建梁截面如下:



点击确定后进入以下界面,设置梁截面的形状:



点击确定后进入截面参数设置,如下:



点击OK,完成截面设置,将截面属性赋予线体,如下:



确定后弹出如下界面,如果有多种截面属性,可以按下拉箭头进行选择:



点击确定后完成线体的材料赋予,此时模型颜色变为浅绿色(除此之外,其余颜色均是错误的):



赋予材料后还需对截面的方向进行设置,在提示区输入截面的方向向量,如果不对,可以修改向量值进行调整,如下:



完成方向设置后可以显示渲染截面,检查方向是否正确:



勾选后模型显示如下:



创建壳体模型,如下



确定后进入草绘模块,创建平面区域如下



点击完成后生成平面:



创建壳体截面,如下:

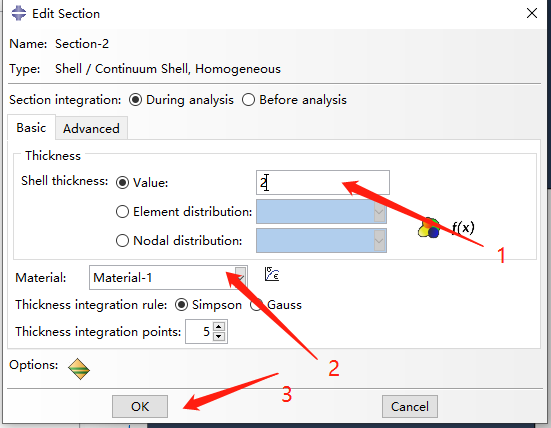

点击继续,弹出以下界面,步骤1为截面厚度设置,步骤2为材料设置,点击确定后完成截面设置:



对壳体进行截面赋予,步骤3为截面位置设置,在这里假设为中间面,如下:



同样,完成渲染后显示如下



至于实体的截面赋予,之前案例已经有过设置,在此不再赘述。
