SOLIDWORKS Simulation自行车脚踏仿真分析

发表时间: 2024-01-02 14:53:35

作者: 广州宇喜资讯科技有限公司


导读

SOLIDWORKS Simulation可以让SOLIDWORKS机械工程师在完成设计后,不用切换到其他软件或者导出其他格式文件,即可进行仿真,接受真实条件的考验,快速优化调整设计,降低原型和物理测试成本。

这次我们来做一个自行车脚踏的分析,就是模拟人踩上去到脚踏开始转动的那一瞬间脚踏受到多大的力,以及这个脚踏的使用寿命。这个模型我们已经做好简化了,材料在零件这里也已经设置好了,我们直接进入到算例界面。



添加相关的工况,接触选择全局接合,为了更贴合脚踏与链条转轮相连接,这里可以采用铰链选择给到五个固定孔以及转动主轴,假设踩在脚踏上的力为1300N。

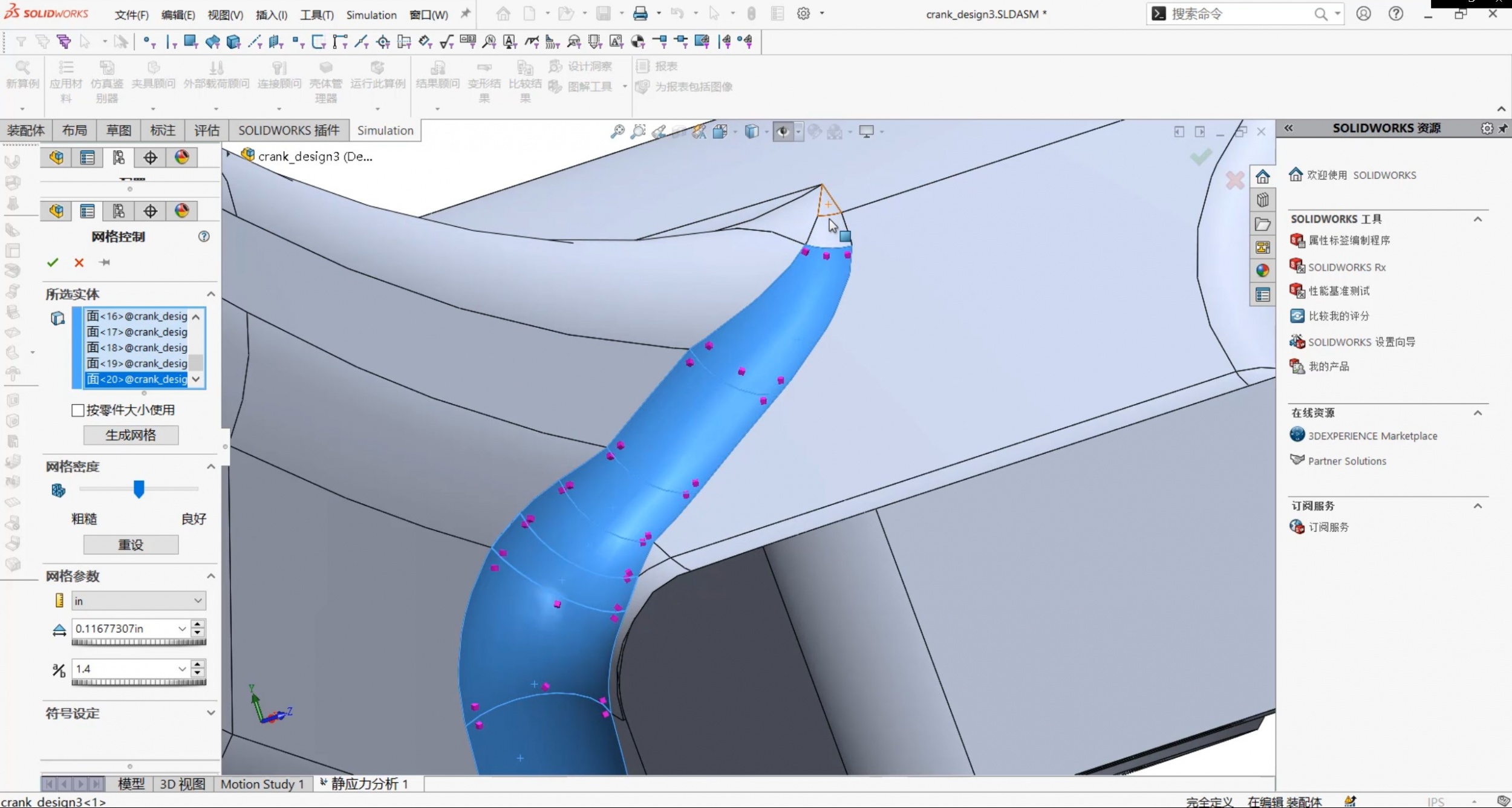

划网格的时候需要注意模型的细小特征,单元大小给的太小的话总网格数会很多导致计算缓慢,这里就需要借助应用网格控制,针对细小特征细化网格,以减少运算时间。完成这些设置就可以开始运算



运算完成后这里就可以看到这个零部件的应力云图



如果还需要进行疲劳运算可以点击新算例,然后在事件这里选择上述的静应力分析算例次数输入7000000次。



计算疲劳还需要一项材料参数就是S-N曲线,这里可以通过Excel表格复制过去,输入好参数就可以点击运算。以下是结果展示。
