Abaqus基础教程--胶合失效仿真

发表时间: 2023-12-08 10:03:49

作者: 广州宇喜资讯科技有限公司


导读

胶合是电子行业中常见的连接方式,abaqus中常用cohesive单元或者cohesive接触两种方法进行胶合失效仿真,这两种方式操作方法有所差别,但结果一般大同小异。

本例模型比较简单,建模过程从略,使用静态分析,使用cohesive单元时需要创建胶合元素的实体,通过赋予材料属性的方式模拟结构的脱粘,创建如下:

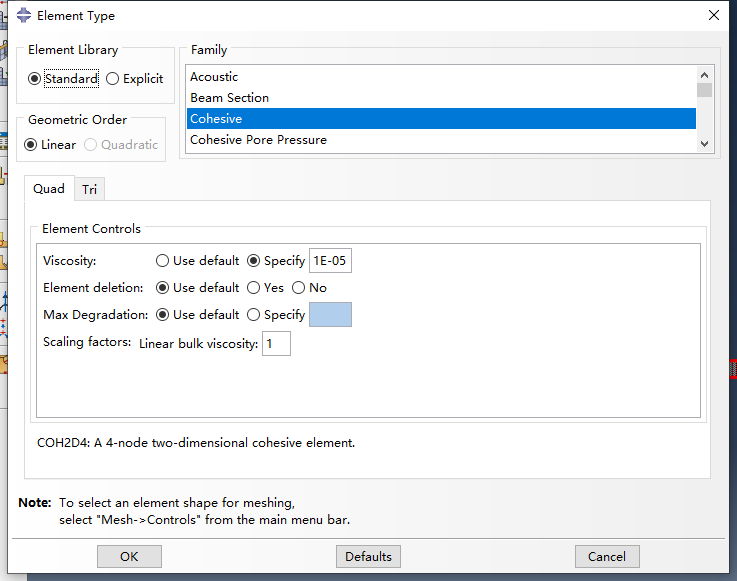

设置单元类型为COH2D4:



对胶接面和胶体设置绑定约束,如下:



设置张开位移为6mm:



设置完成,求解,查看应力云图如下:

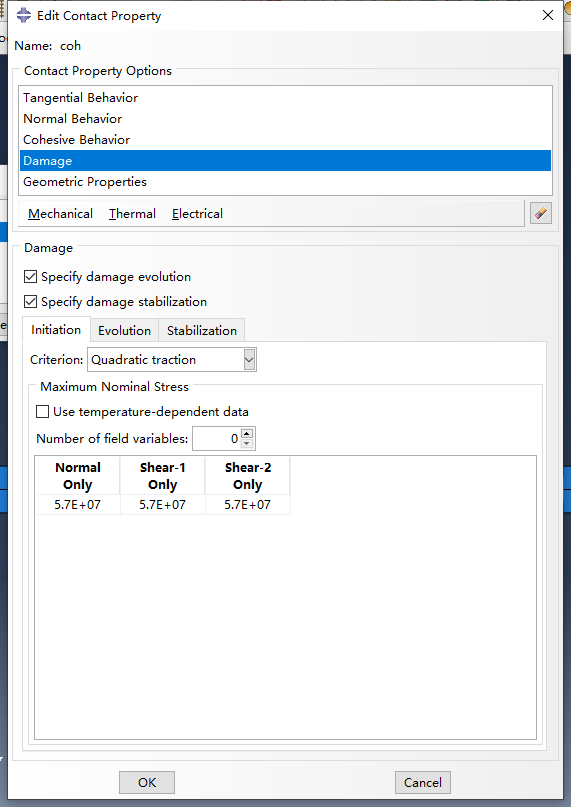

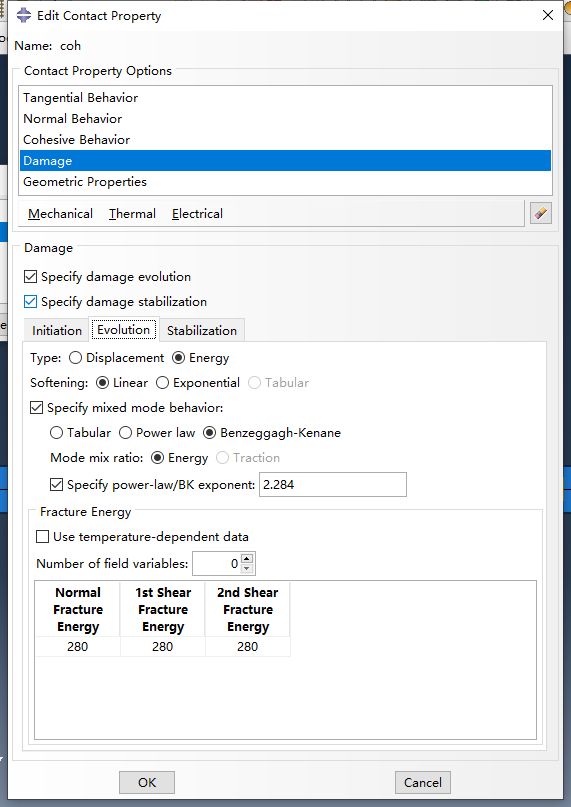

同样,对于使用接触的方式定义胶接,设置接触属性如下:



其余条件保持不变,求解应力如下:

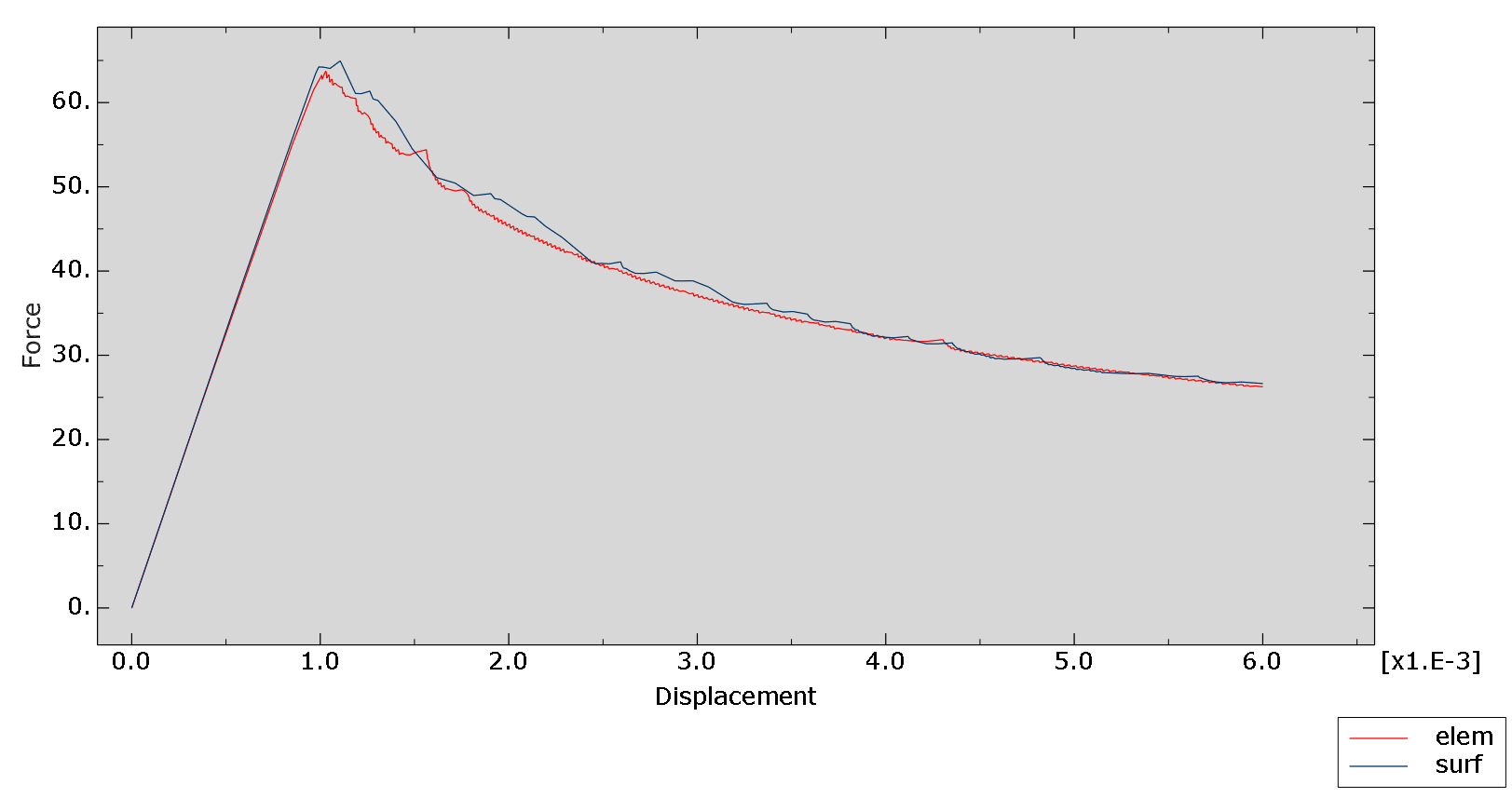

两种方式力与位移关系对比如下:
