Abaqus飞机起落架扭力臂拓扑优化

发表时间: 2023-12-01 11:07:39

作者: 广州宇喜资讯科技有限公司


Abaqus除了可以对结构进行强度分析,同样也自带强大的优化功能,下面通过一个简单的实例演示在Abaqus中进行拓扑优化,另外,如果需要更加强大的拓扑优化仿真,可以在TOSCA中进行。

定义接触属性如下:



只创建接触属性,不定义任何参数,代表了创建光滑的硬接触,接触面选择为扭力臂和销钉的连接处,其中一个设置为tie。

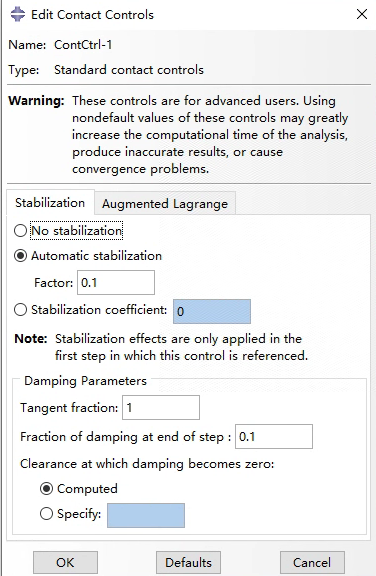

由于扭力臂和销钉有间隙,因此需要进行接触稳定控制,如下:



创建完成后接触界面如下:



创建固定边界条件,如下:



控制RP2自由度,如下:



创建负载如下:



创建优化任务,如下:



创建最小应变能响应,如下:



创建体积响应,如下:



创建约束条件,如下:



提交计算,查看结果如下:
