达索系统 SOLIDWORKS 2024 Electrical全新升级

发表时间: 2023-11-07 09:40:49

作者: 广州宇喜资讯科技有限公司



SOLIDWORKS Electrical电气工程师日常在设计电气原理图,还得频繁的修改导出各报表,重复耗费大量时间,还不能确保百分百准确率,电气设计部门和机械设计部门虽然在设计同一产品,机电协同设计效率却不高。那么如何提高电气工程师的设计效率?如何在协同中完成设计?

达索系统SOLIDWORKS 2024 Electrical为电气工程师提供高效准确的电气原理图设计的解决方案同时,还提供多用户协作设计,使机械设计和电气设计得以在同一平台内进行。电气工程师在二维图纸中的电气设计,可以在机械工程师的三维空间结构中进行模拟布局,自动布线,计算线长,真正实现机电一体协同设计。

达索系统SOLIDWORKS 2024 Electrical中,我们可以为2D机柜布局图中的零件自动创建序号,序号块具有各种形状可选,多种布局阵列及过滤条件,并且零件序号还可以体现在机柜材料清单中。



在绘制电气原理图时,当我们删除部件型号,设备属性中相关的部件属性及端子名称会被同时删除;



在报表属性中,新增加了“范围值”属性,我们可以设置任意特殊符号,为连续3个及以上的变量进行缩写设置,以便减小报表列宽,降低分行的概率;

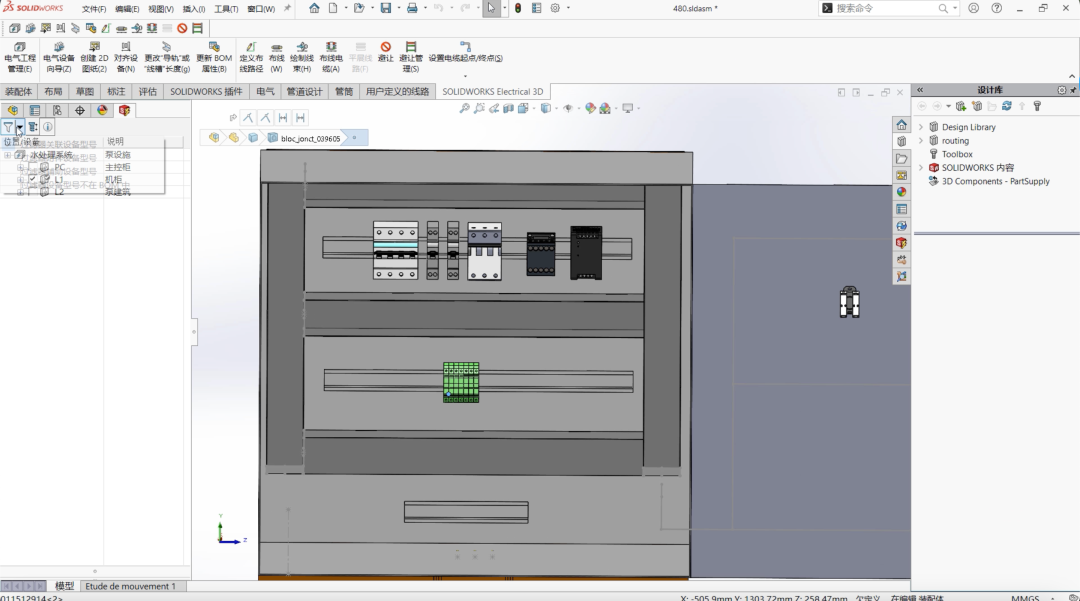

在达索系统SOLIDWORKS 2024 3D中,我们能够更加快捷方便的进行设备对齐、批量修改导轨及线槽长度;



新增“仅为活动位置布线”选项,对大项目布线,我们可先进行子装布线,再总装布线,从而提升布线效率。
