Abaqus在弹簧设计中的仿真应用

发表时间: 2023-09-18 09:19:10

作者: 广州宇喜资讯科技有限公司


导读

弹簧作为机械设计中常见的零件,对于标准弹簧的设计和刚度系数的计算也有比较成熟的标准,但是,对于异形弹簧,这些标准就没有了用武之地,在这种情况下使用有限元方法不失为另一个选择,以下案例中我们将使用Abaqus对三角形弹簧进行计算。

导入模型如下,如下:



创建静态分析步,打开几何非线性,如下:

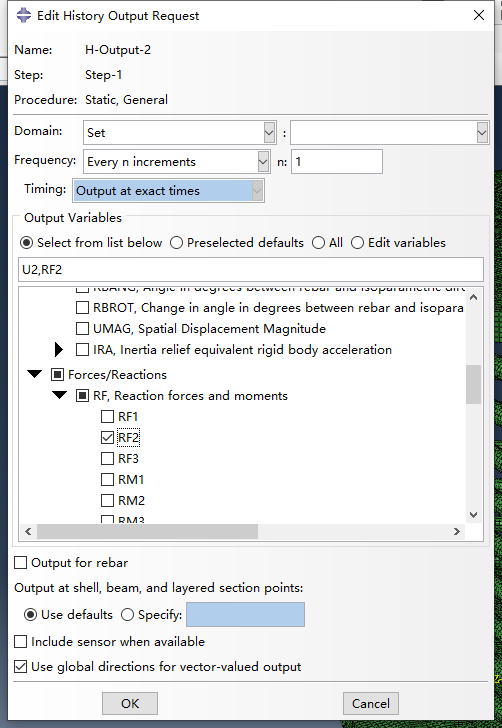

对圆盘上部参考点创建力和位移的时间历程输出,如下:



进入相互作用模块,对弹簧和圆柱体施加绑定约束,如下:



底部参考点创建固定约束,如下:



对上部参考点,施加位移约束如下:

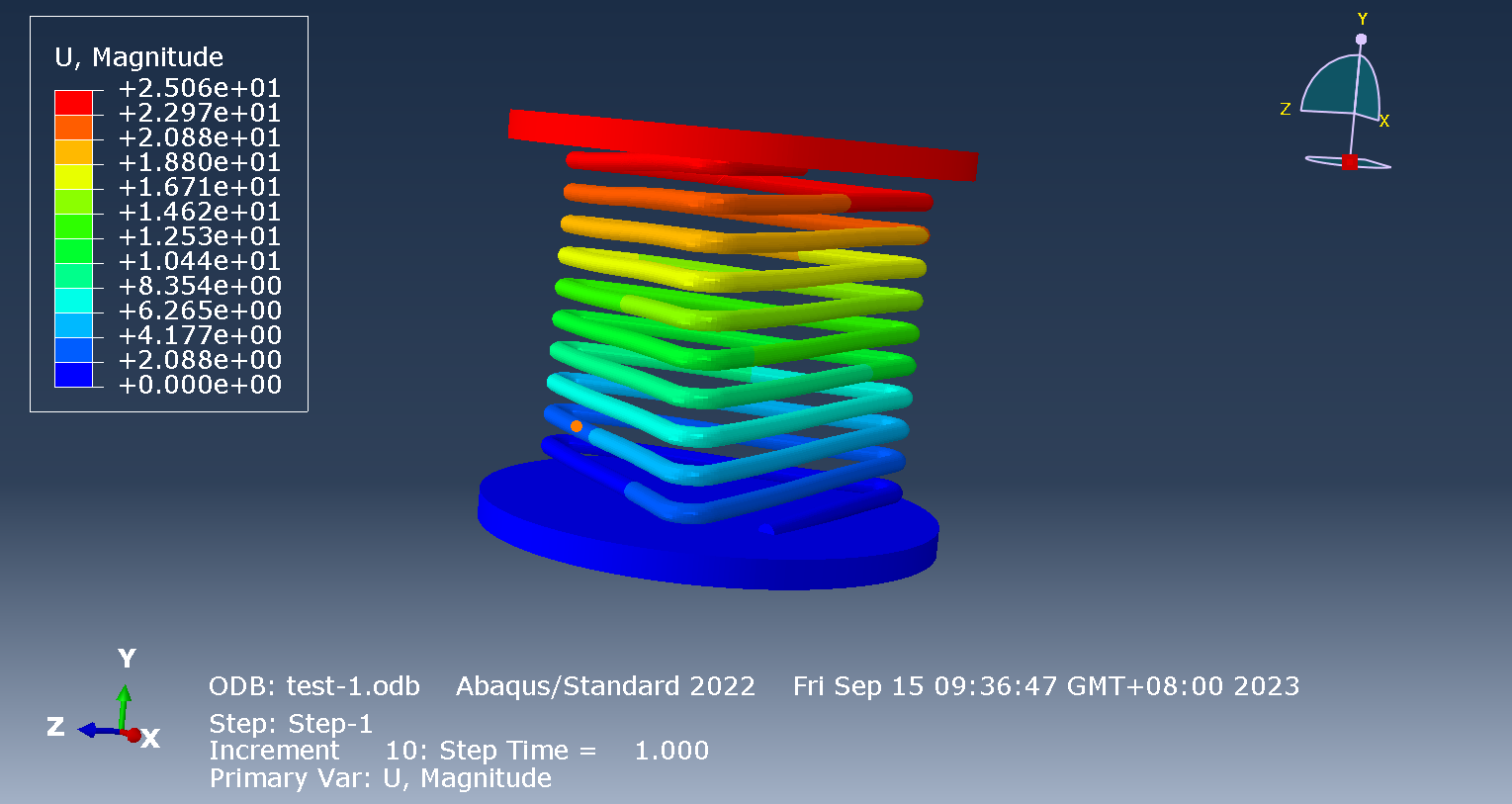

提交计算,查看弹簧变形如下:



查看弹簧应力分布如下:



查看反作用力,如下:



通过以上结果,我们不仅可以使用计算出弹簧的刚度系数,也可以直观地看到弹簧在压缩过程中应力最大地区域,为我们后续地优化设计提供了极大地方便。
