solidworks模板直接创建三视图

发表时间: 2023-08-10 09:08:12

作者: 广州宇喜资讯科技有限公司


导读

在我们批量制作含有三视图的solidworks工程图时,如果我们需要一张一张的去添加三视图,就会影响我们的工作效率,这时我们可以通过预定义视图,制作一个含有标准三视图的工程图模板。工程师可以在对零件生成工程图的时候,使用制作好的这个模板,就会在工程图中自动生成三视图,不需要工程师自己添加上去,这样就能提高我们的工作效率。

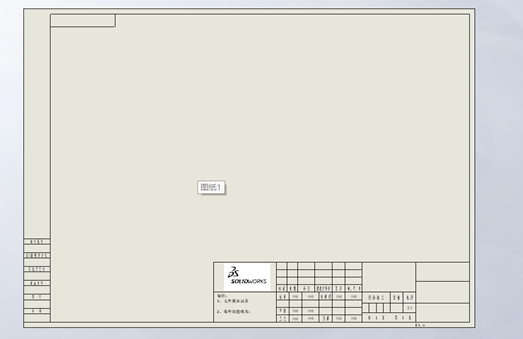

首先打开一个我们之前制作好的一个工程图模板。

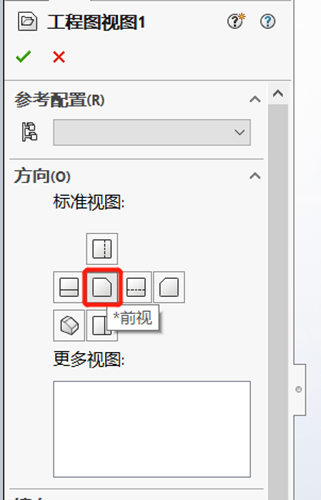

选择【预定义的视图】,方向选择【前视图】。



从【预定义主视图】添加【投影视图】,建立【俯视图】和【左视图】

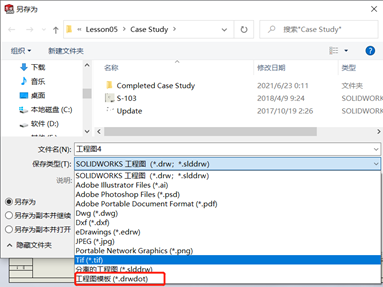

将文件另存为,【保存类型】中选择【工程图模板(*.drwdot)】

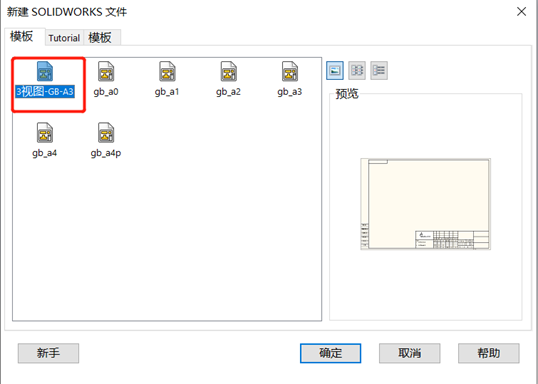

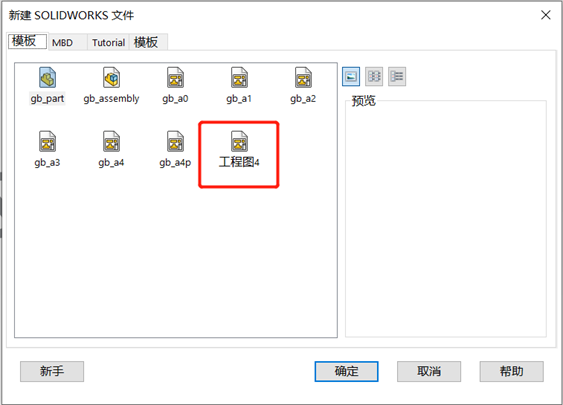

新建工程图,选择我们保存好的模板

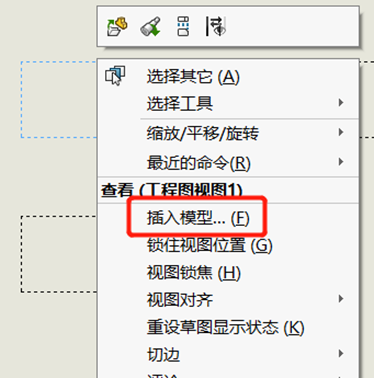

在主视图上,右键选择插入模型,确定

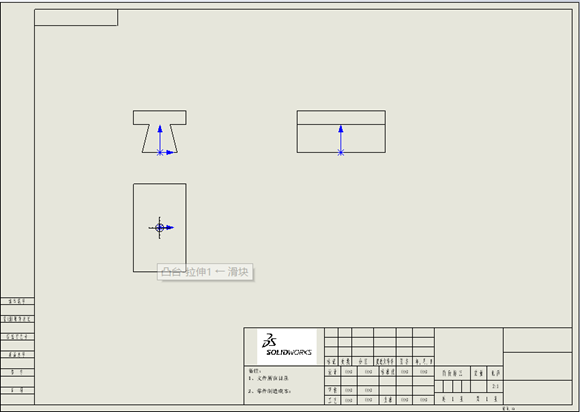

被选择的零件就直接显示在工程图中了。



也可以在打开的零件中直接使用保存好的模板创建工程图。

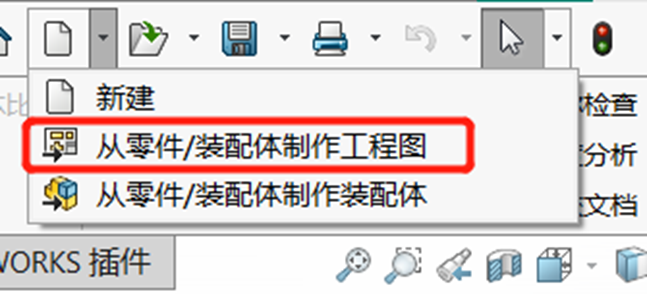

在打开的零件中选择【新建】/【从零件/装配体中制作工程图】



选择我们保存好的模板。



点击【确定】之后,就会自动生成三视图。
