多个零件要合并成一个零件在SOLIDWORKS中如何做呢?

发表时间: 2023-07-28 09:21:16

作者: 广州宇喜资讯科技有限公司



导读

在实际设计过程中,有时候需要对已经装配好的文件进行合并,比如特别是分析的时候,为了简化模型,通常需要合并一些零件,那么在SOLIDWORKS中的装配体中如何来合并零件呢?一起来看看连接重组的用法吧。

连接重组允许在装配体中,将两个或更多的零件连接重组以生成一个新零件。连接重组操作会移除伸入彼此空间的曲面,并且将零件实体合并为一个单一实体。

连接重组零件的用法步骤如下:

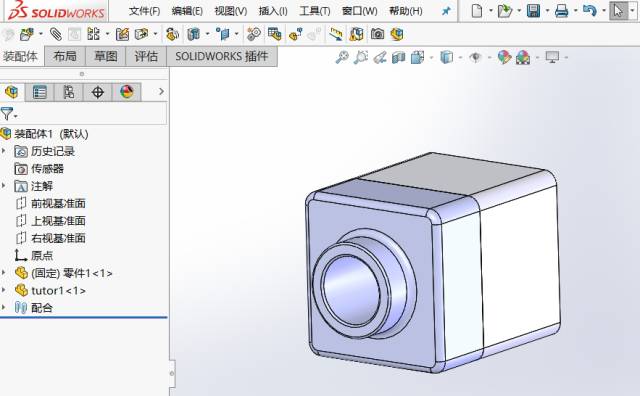

生成您想要连接重组的零件,然后生成一个包含这些零件的装配体。保存装配体。如下图所示:




在装配体中插入新的零件:

在新零件中,一草图在所选基准面上打开。单击装配体工具栏上的新零件 或单击插入 > 零部件 > 新零件。在 FeatureManager 设计树中,用右键单击新零件名称,选取重新命名零件,然后将新零件重新命名。如下图所示:




单击插入 > 特征 > 连接重组。在连接重组 PropertyManager 中进行选择并设定选项。单击确定以生成连接重组的零件。 如下图所示:



新零件出现在 FeatureManager 设计树中。 零件包含连接重组特征。如下图所示:




注:连接重组零件与原来的零件和装配体完全相关联。如果对原来的零件进行任何更改,则此更改也会反映在连接重组零件中。如果零件在装配体中相对于其它零组件移动,连接重组零件也会改变。
