你知道solidworks焊件类零件有个快速草图建立工具吗?

发表时间: 2018-03-08 00:00:00

作者: 广州宇喜资讯科技有限公司



导读

焊件是SOLIDWORKS中一个重要的组成模块,通过该模块可以很快的建立起一个庞大的型材结构网络。但是我们也明白焊件是基于草图的,普通的方式建立复杂的草图是需要较多的精力和时间,本次视频的出发点就是针对此问题给出的一个可行建模方案。




解决焊件草图的方案——网格系统

网格系统是由多个草图组合而成的系统,通过将绘制完成的草图进行派生复制,并指定对应派生草图之间的间距,最后再将所有草图进行直线连接的工具。

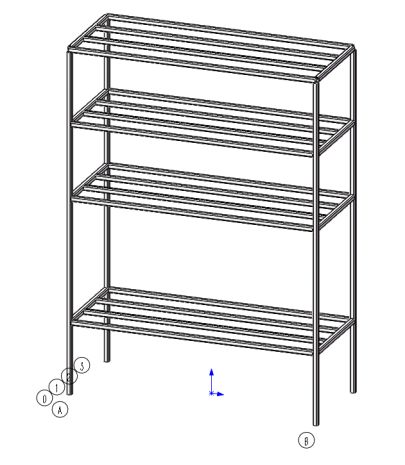

网格系统建立的草图如下:




操作步骤:

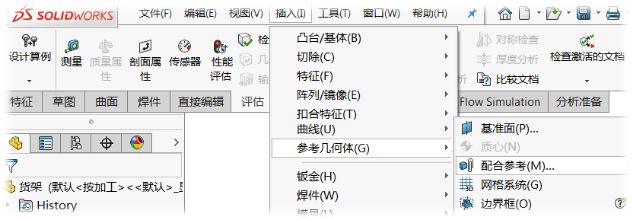

在SOLIDWORKS命令栏中依次点击:插入 > 参考几何体 >  网格系统 。




软件自动进入草图绘制,建立对应的草图并标注尺寸。




设置网格系统对应的参数,网格共五层每层之间的间距为300mm,其中第一层的距离400mm。




确认后便可生成整个网格系统,这之后操作就很便利了,都是普通的焊件操作方式。

通过使用SOLIDWORKS网格系统,快速建立焊件的结构草图,从而提高设计效率。
