solidworks2018装配体中的零部件也可以轻松改名啦

发表时间: 2018-07-18 00:00:00

作者: 广州宇喜资讯科技有限公司



导读

SOLIDWORKS建立三维模型的时候快速简洁,这种自由自在的方式极大程度上可以让设计人员捕捉设计的灵感。但是不经意的小细节却也非常容易在这样的思路下被忽视,典型的问题是在于零部件的名字错误。为了解决零部件名称错误,本视频介绍两种快速更改文件名的方式。




零部件文件名的更改在SOLIDWORKS中实现起来非常简单,一般情况快速改名可以有两种方式:

通过鼠标右键菜单下SOLIDWORKS项目中的“重新命名”来实现。该方法可以在不启动SOLIDWORKS软件的情况下,直接对文件进行改名,而不引起装配体的错误。




在装配体中的设计树上,选中零部件右键直接进行重新命名(也可以通过缓慢双击来实现),早期版本并不能实现这一功能。

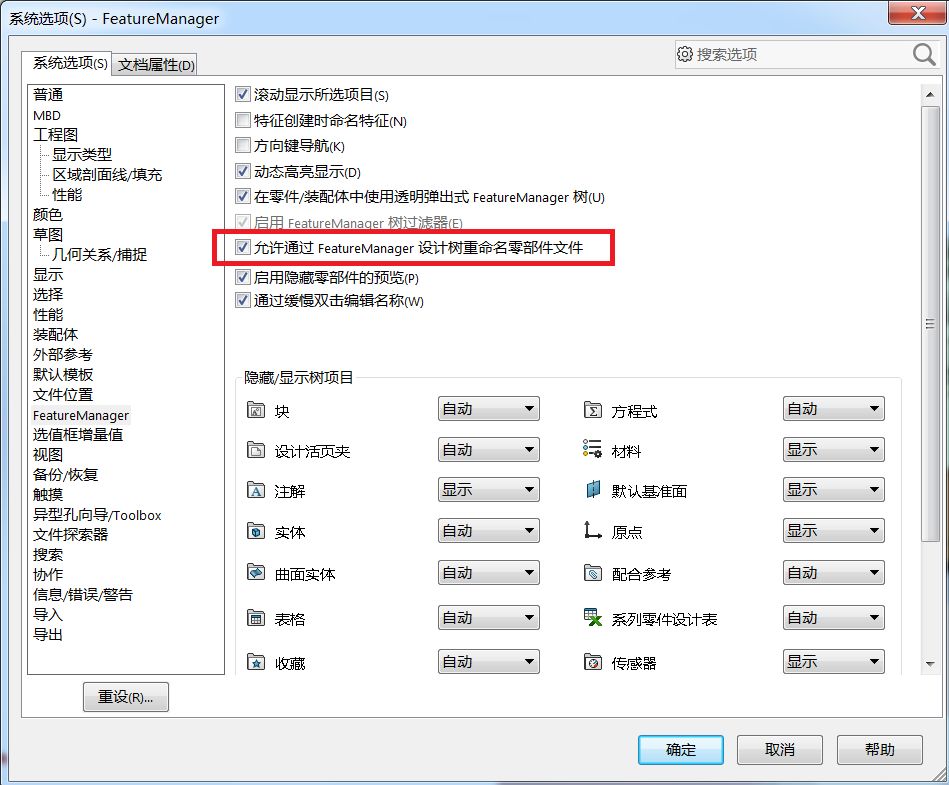

开启在设计树上直接命名零部件的功能:工具 〉系统选项 〉FeatureManager 〉允许通过FeatureManager设计树重命名零部件文件。
