SOLIDWORKS Simulation 2D简化加快有限元分析流程
发表时间： 2023-07-13 09:59:18
作者： 广州宇喜资讯科技有限公司
导读
我们在分析过程中经常会遇到平面应力、平面应变、以及轴对称的特殊算例。我们可以使用2D简化的方式来加快有限元分析流程。
平面应力：只在平面内有应力，与该面垂直方向的应力可忽略，例如薄板拉压问题。
平面应变：只在平面内有应变，与该面垂直方向的应变可忽略。
可以在静态算例、非线性算例、热算例、以及设计算例时使用2 D简化选项。
1、 平面应力的问题：
特别注意，剖面深度大小的设置应该选择真实模型的尺寸，计算机不会自动识别模型的深度尺寸。比如力添加在边线上的大小，其实是作用在边线X深度面积上的力。
2、 平面应变的问题：完成2D简化设置；
分析结果3D显示：
3、轴对称问题：完成轴对称设置，其中几何体、载荷及约束都需要是轴对称的。

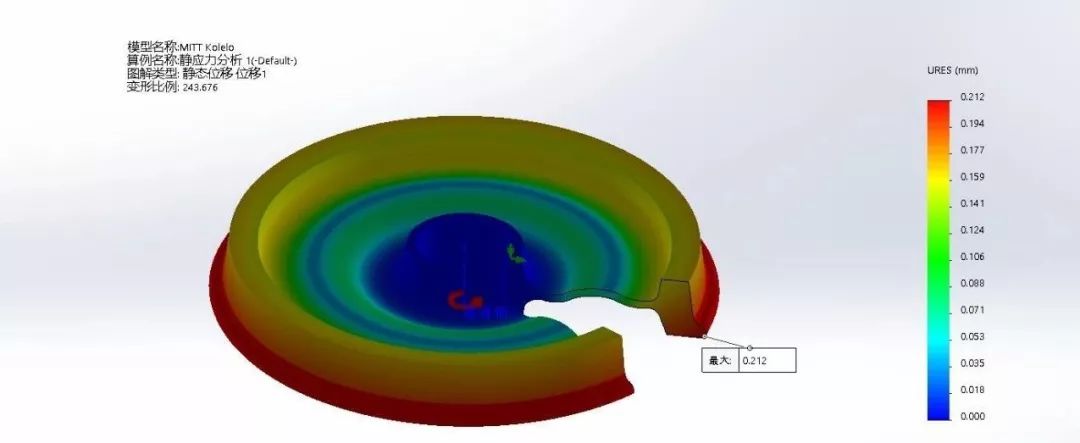

分析结果3D显示：
