SOLIDWORKS 2022 新增功能揭秘 — 从设计到制造篇

导读

达索正式发布SOLIDWORKS 2022版本了，我们非常高兴与您一起分享SOLIDWORKS 2022中的许多增强功能，这些增强功能将大大提高您的工作效率。我们无法在一篇文章中介绍所有新功能和增强功能，以下是从设计到制造篇。接下来一段时间请密切关注我们的专栏，专栏将深入挖掘SOLIDWORKS 2022中每个产品的新功能。

装配体性能和工作流程

• 利用这些功能的改进性能，节省打开、关闭和保存装配 体的时间。

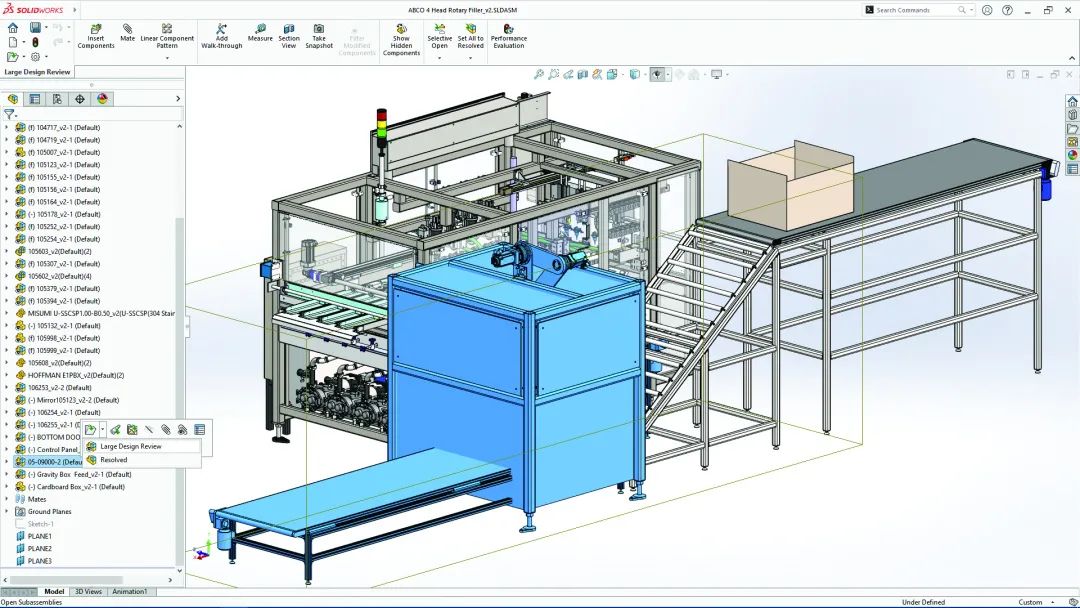

• 使用大型设计审阅模式更快地打开子装配体。在大型设计 审阅模式下从装配体中，以大型设计审阅模式或还原模式 打开子装配体。

优势

通过扩展的工作流程和改进 的性能，更快地处理大型装配体。

详图模式的用途增加

• 访问所有工程图的详图模式，无论您使用哪个 SOLIDWORKS 版本保存，也无论您是否以详图模式保存。

• 在大型设计审阅模式下直接从装配体以详图模式打开工程图。

优势优势

节省打开 SOLIDWORKS 工程图和出详图的时间。

更高效的几何尺寸和公差

• 在用户界面引导下，直接在图形区域中工作，逐个单元 格构建特征控制框。

• 根据 ISO 1101:2017 以及 ISO 2692、ISO 5458、 ISO 5459 和 ISO 8015 的关联标准，创建公差方框。

优势

在设置设计公差时，更快、更直观地工作。

SOLIDWORKS PDM 中的 eDrawings Viewer 增强功能

• 从 Microsoft文件资源管理器中访问所有 eDrawings特征。

• 使用新的“载荷预览”按钮从位图图像切换到 eDrawings  3D 模型。

• 使用标记图标来指示注解是否可用于此文件。

优势

大幅节省预览 SOLIDWORKS文件的时间。

基于混合曲率的网格现在为默认网格

• 使用增强的基于混合曲率的网格成功网格化之前无法网 格化的几何体。

• 在全局范围之外的几何体上指定网格控制，以减少网格 大小并缩短求解时间。

优势

利用更稳健高效的网格节省时间。

理顺了塑料仿真工作流程

• 获取多达四个合适注塑位置的建议，以及预览零件的充 填方式。

• 利用新的 Plastics Manager 和 Plastics Material 数据更 新理顺您的塑料仿真工作流程。

优势

首次仿真就获得最佳仿真结果，并利用理顺的工作流程节省时间。

改进了基于 DWG 的设计和交流

• 创建可自定义块以展示一个块的多个配置，从而简化交流。

• 转换和编辑 AutoCAD动态块以重复使用 旧版 DWG 文件。

优势

从 AutoCAD 轻松过渡到DraftSight®，并提高用户工作效率。

改进了电气设计和文档

• 创建更详细、更直观的报告和更准确的电气缆束文档， 以加快制造速度。

• 提高大型项目的原理图、2D 和 3D 设计创建速度。

• 加快 3D 电线、电缆和缆束的布线。

优势

节省处理文档、大型项目和布线的时间。

理顺了质量控制流程

• 使用新 API 实现检查文档创建的完全自动化。

• 将现有 SOLIDWORKS 工程图、零件和装配体直接引入 SOLIDWORKS Inspection。

• 在 3DEXPERIENCE平台上安全地管理和协作处理您的 检查项目。

优势

通过自动化、SOLIDWORKS数据访问和改进的协作来提高产品质量。

改进了协作和数据共享

• 通过将 SOLIDWORKS 3D CAD 连接到云端 3DEXPERIENCE平台，您可以轻松管理和共享所有数据并与他人协作，从而加 快创新和决策过程。

• 使用3DEXPERIENCE SOLIDWORKS，从 SOLIDWORKS  中的多个位置访问您常用的 3DEXPERIENCE 命令，包 括文件菜单、命令管理器和上下文菜单，并且支持所有 3DEXPERIENCE 操作。

优势

利用 3DEXPERIENCE Works 产品组合的强大功能和广度，提升您的竞争优势。
