SOLIDWORKS工程图自动零件序号的极致体验

发表时间: 2023-07-04 10:17:10

作者: 广州宇喜资讯科技有限公司


导读

在用solidworks进行机械设计的时候,很多操作小技巧,你都注意到了吗?

在装配体工程图中零件序号的标注要求不能漏标、要和明细表项目相对应、位置适当并且要按序排列。

这些要求看似简单,但是却需要极大的精力去完成。当然在SOLIDWORKS中这些问题都被很好的解决了,这也是本次分享的内容。




自动序号标注

1) 在进行尺寸标注前,需要为对应的视图添加一张材料明细表。

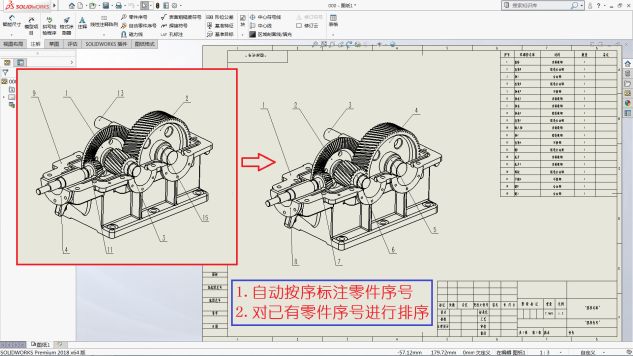

2) 选择对应的视图,在命令管理器中选择“自动零件序号”。

3) 在弹出的对话窗口中选择“按序排列”,可以对零件序号进行排列。




检查是否存在漏标的情况

通过单击“材料明细表”左侧的箭头标志,可以查看材料明细表中是否存在未被标注的零件(个别零件在当前视图无法查看,软件便没有进行标注)。




对已有零件序号的视图进行重新排序

1) 常见手工标注的零件序号未按照顺序进行排列。

2) 选中对应的视图,并在命令管理器中选择注解选项卡下的自动零件序号。

3) 在弹出的属性对话框中选择按序排列。
